一、产品综述

二、产品特性

1. 丰富的串行接口配置：FI820F 配备了 2 个功能强大的串行接口，为设备连接提供了充裕的选择空间。这些接口的传输速率极具灵活性，最高可配置至 38.4KBaud，能够依据实际工业应用场景的需求，对传输速率进行精准调整，确保数据传输高效且稳定。在物理接口方面，提供了 RS485（半双工）、RS422（全双工）以及 RS232 三种类型可供选择，可轻松适配不同类型的现场总线与设备接口，极大地提升了模块的通用性与兼容性。例如，在工厂自动化生产线中，可根据设备的分布距离、通信需求等因素，灵活选用合适的接口类型，实现设备间的可靠通信。
2. 广泛的协议支持能力：该模块全面支持 MODBUS 等多种主流串行通信协议。MODBUS 协议在工业领域应用极为广泛，FI820F 通过对它的支持，能够轻松实现与不同厂商生产的各类智能设备、仪器仪表的互联互通，有效打破设备间的通信壁垒，为构建异构工业网络提供了便利。在一个由多家供应商提供设备的大型工业项目中，FI820F 可使不同品牌的传感器、执行器、PLC 等设备顺畅通信，实现数据共享与协同作业，显著提高系统集成的便捷性与灵活性。
3. 可靠的电气隔离设计：所有接口均采用了先进的电气隔离技术，能够有效抵御外部电气干扰，避免信号串扰问题的发生，确保数据传输的准确性与稳定性。在工业生产环境中，常常存在大量的电磁干扰源，如大型电机、变频器、电焊机等设备，电气隔离设计使得 FI820F 在这样的复杂电磁环境下，依然能够稳定运行，保障数据通信不受干扰，为工业自动化系统的可靠运行提供了坚实保障。
4. 便捷的热插拔功能：支持热插拔操作，即在系统运行期间，无需关闭电源即可安全、便捷地取出或插入模块。这一特性在设备维护、升级或故障排查过程中，具有极高的实用价值。当模块出现故障时，维护人员可在不影响整个系统运行的情况下，迅速更换故障模块，极大地缩短了设备停机时间，提高了系统的可用性与维护效率，降低了因设备停机带来的生产损失。
5. 冗余运行保障机制：可与冗余 AC 800F 系统配合使用，实现冗余运行。在冗余配置下，当一个模块出现故障时，另一个冗余模块能够立即无缝接管工作，确保系统通信与数据传输的连续性，有效提升了系统的可靠性与容错能力。对于一些对生产连续性要求极高的工业场景，如化工生产、电力供应等领域，冗余运行机制能够保障生产过程不受模块故障的影响，持续稳定运行，避免因系统故障引发安全事故或生产停滞。

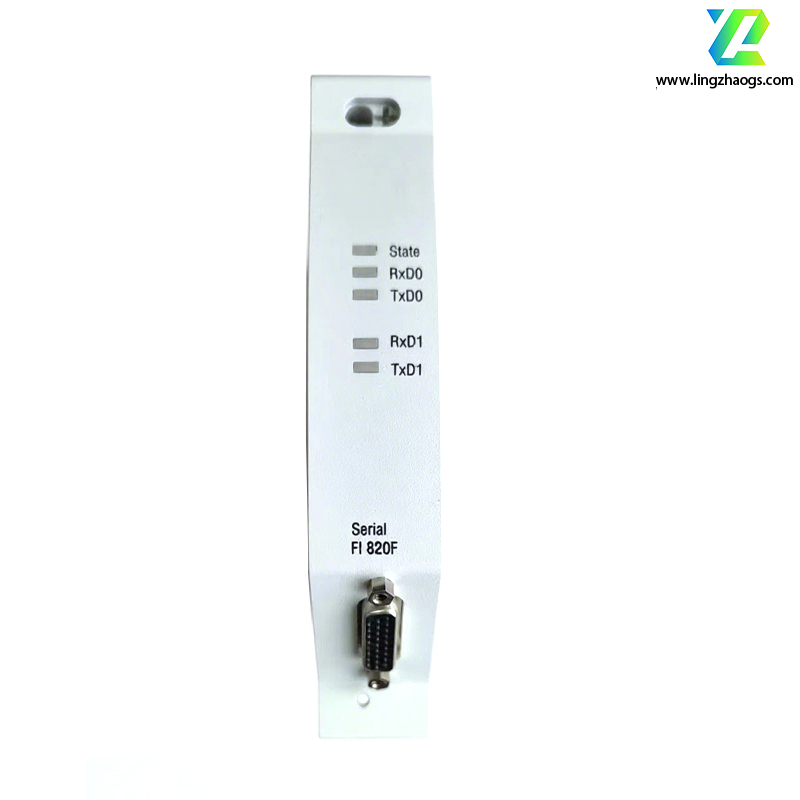

6. 直观的状态监测功能：模块前面板设有清晰的诊断 LED 指示灯，通过不同颜色与闪烁状态，能够直观、实时地呈现模块的工作状态。例如，黄色 LED 常亮表示网络链路已成功连接，绿色 LED 闪烁则表明模块正在进行数据通信。当出现故障时，指示灯会以特定方式显示，如红色 LED 常亮或闪烁，提示故障类型与位置，方便运维人员快速定位与排查问题，极大地缩短了设备故障排查时间，提高了设备维护效率，有力保障了工业生产的连续性。
7. 灵活的安装方式：采用 DIN 导轨安装方式，这种安装方式简单、便捷，可轻松将模块牢固地固定在工业控制柜的 DIN 导轨上。无论是在新系统搭建时的设备安装，还是旧系统升级改造时的模块更换，都能快速完成操作，节省安装时间与人力成本。同时，DIN 导轨安装方式便于后期的维护与检修工作，工作人员可方便地对模块进行拆卸、检查与更换，提高了设备维护的便利性。
8. 出色的环境适应能力：充分考虑到工业环境的复杂性与严苛性，FI820F 的工作温度范围为 - 20℃至 +60℃（部分型号可达 - 40℃至 +70℃），能够在极寒或高温环境下稳定运行，如北方冬季户外的工业设备，以及南方夏季高温的工厂车间内部。防护等级达到 IP20，可有效防尘，抵御一定程度的外物侵入，确保内部电路安全。并且具备良好的抗电磁干扰能力，在强电磁环境中，依然能够保证数据通信的准确性与稳定性，不受外界电磁干扰影响，保障工业生产顺利进行。

三、技术参数

1. 接口类型：具备 2 个串行接口，物理接口可选 RS485（半双工）、RS422（全双工）、RS232，采用标准连接器，确保接口连接的稳定性与可靠性。
2. 通信协议：全面支持 MODBUS 等主流串行通信协议，为不同设备间的通信提供了统一的标准规范。
3. 传输速率：最高可配置为 38.4KBaud，可根据实际应用需求灵活调整，保障数据传输高效稳定。
4. 电气隔离：接口间采用电气隔离设计，隔离电压满足相关工业标准要求，有效抵御外部电气干扰，避免信号串扰。
5. 电源要求：工作电压为 24V DC（部分型号支持其他电压，如 220V AC 等），电源输入稳定且符合工业通用标准，便于与其他工业电源系统适配。
6. 功耗：功耗较低，通常最大不超过一定数值（如 2.5W，具体依型号而定），节能的同时减少了系统的散热压力，有利于设备长期稳定运行。
7. 工作温度范围：标准工作温度为 - 20°C 至 + 60°C，部分特殊型号可在 - 40°C 至 +70°C 的极端温度环境下正常工作，适应各种恶劣的工业环境温度变化。
8. 存储温度范围：- 40°C 至 + 85°C，保证模块在存储与运输过程中，即使遇到极端温度条件，也不会影响其性能与可靠性。
9. 相对湿度：5% 至 95%（无冷凝），在高湿度环境下仍能稳定运行，防止因湿度问题导致的电路短路、腐蚀等故障。
10. 尺寸规格：产品净深度 / 长度、净高、净宽因具体型号有所差异，如常见尺寸为长度 120mm，高度 60mm，宽度 30mm（部分型号为 90mm×120mm×60mm 或 110mm×35mm×23mm 等），整体采用紧凑设计，占用空间小，便于安装在控制柜或设备内部空间有限的位置。
11. 重量：约 0.1kg（不同型号略有差异，部分型号为 0.24kg 或 0.5kg 等），轻巧的重量不仅方便运输与安装，减轻了工作人员的劳动强度，而且对于设备整体的负重影响极小，有利于设备的结构设计与布局优化。
12. 防护等级：IP20 防护等级，可有效防护大于 12mm 的固体外物侵入，为内部电路提供基本防护，确保模块在工业环境中的安全性。

四、应用领域

1. 制造业：在制造业的自动化生产线上，FI820F 扮演着关键的通信桥梁角色。它可连接生产线上的各类设备，如传感器（用于监测设备运行状态、产品质量等）、执行器（控制设备的动作、操作等）、智能仪器仪表（测量工艺参数、记录数据等）以及 PLC（可编程逻辑控制器，实现对生产过程的逻辑控制）等，实现设备间的高速、稳定数据通信。通过实时传输设备运行状态、生产工艺参数等信息，实现对生产过程的精准控制与协同作业，提高生产效率与产品质量。例如在汽车制造工厂，FI820F 可确保自动化焊接机器人与物料输送设备之间依据 MODBUS 协议进行高效通信，保障焊接工艺的准确性与生产线的流畅运行。
2. 能源与电力行业：在发电厂，FI820F 用于连接发电机组的监测设备（如温度传感器、压力传感器、振动传感器等，用于实时监测发电机组的运行状态）、电网监测设备（监测电网的电压、电流、频率等参数）以及控制系统（实现对发电过程的自动化控制）等，实现对发电过程的全面监控与数据传输。通过实时采集发电机组的运行参数、电网的相关数据等信息，并将其快速、准确地传输至监控中心，工作人员可根据这些数据及时调整发电策略，保障电力供应的稳定性与可靠性。在变电站中，FI820F 可连接智能电表（用于计量电力消耗）、继电保护装置（在电力系统出现故障时迅速切断电路，保护设备安全）、监控摄像头（实时监控变电站设备运行情况）等设备，实现电力数据的采集、设备状态监测以及远程控制，助力电网的智能化运维与管理。
3. 化工行业：化工生产过程具有高温、高压、强腐蚀等特点，对自动化控制系统的可靠性与稳定性要求极高。FI820F 可连接化工生产现场的各类传感器（如温度传感器、压力传感器、液位传感器，用于监测反应釜、管道等设备内的工艺参数）、阀门（控制物料的流量与流向）、泵（输送化工原料与产品）等设备，实现设备间的可靠通信与数据交互。通过将生产过程中的关键参数实时传输至控制系统，操作人员可及时调整生产工艺，确保化工生产过程的安全、稳定运行。例如在化工反应釜控制系统中，FI820F 能借助 MODBUS 协议快速传输温度、压力等数据，以便控制系统及时调节反应条件，防止事故发生。
4. 交通运输领域：在铁路交通中，FI820F 可用于连接列车控制系统（实现对列车运行速度、方向等的控制）、信号系统（控制信号灯的显示、道岔的转换等）、监测设备（监测列车的运行状态、轨道状况等）等，实现列车运行状态的实时监测与远程控制。通过将列车的位置、速度、设备状态等信息传输至调度中心，调度人员可根据实际情况合理安排列车运行，保障铁路运输的安全与高效。在智能交通系统中，FI820F 可连接交通信号灯（根据交通流量实时调整信号灯的时长，优化交通流）、车辆检测传感器（检测道路上车辆的存在、数量、速度等信息）、智能停车设备（实现停车场的自动化管理）等，实现交通流量的优化控制与智能管理，提高城市道路的通行效率。
5. 智能建筑领域：在楼宇自动化系统中，FI820F 可连接门禁系统（控制人员的出入，保障建筑安全）、照明系统（根据环境光线与时间自动调节照明亮度，实现节能与舒适的照明环境）、空调系统（根据室内温度、湿度等环境参数自动控制空调运行，提供舒适的室内环境）、电梯控制系统（实现对电梯的运行控制与状态监测）、消防系统（监测火灾隐患，在火灾发生时及时报警并启动灭火设备）等设备，实现建筑内各类设备的集中监控与智能管理。通过将设备状态信息与用户需求信息进行快速传输与交互，可实现根据人员出入情况自动控制门禁开关、根据环境光线与时间自动调节照明亮度、根据室内温度湿度自动控制空调运行等功能，打造舒适、便捷、节能的智能建筑环境。例如在大型商业综合体中，FI820F 能确保各个子系统之间依据 MODBUS 协议高效通信，实现对整个建筑的智能化统一管理。
